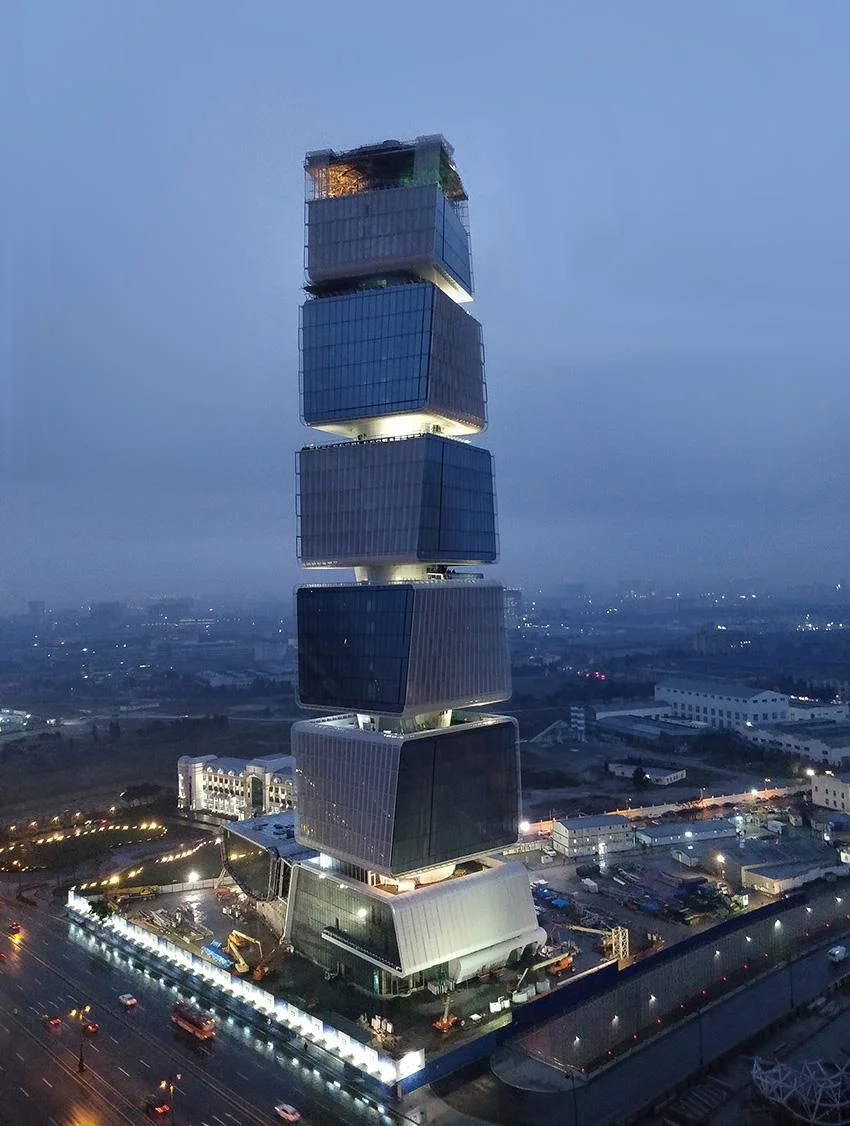

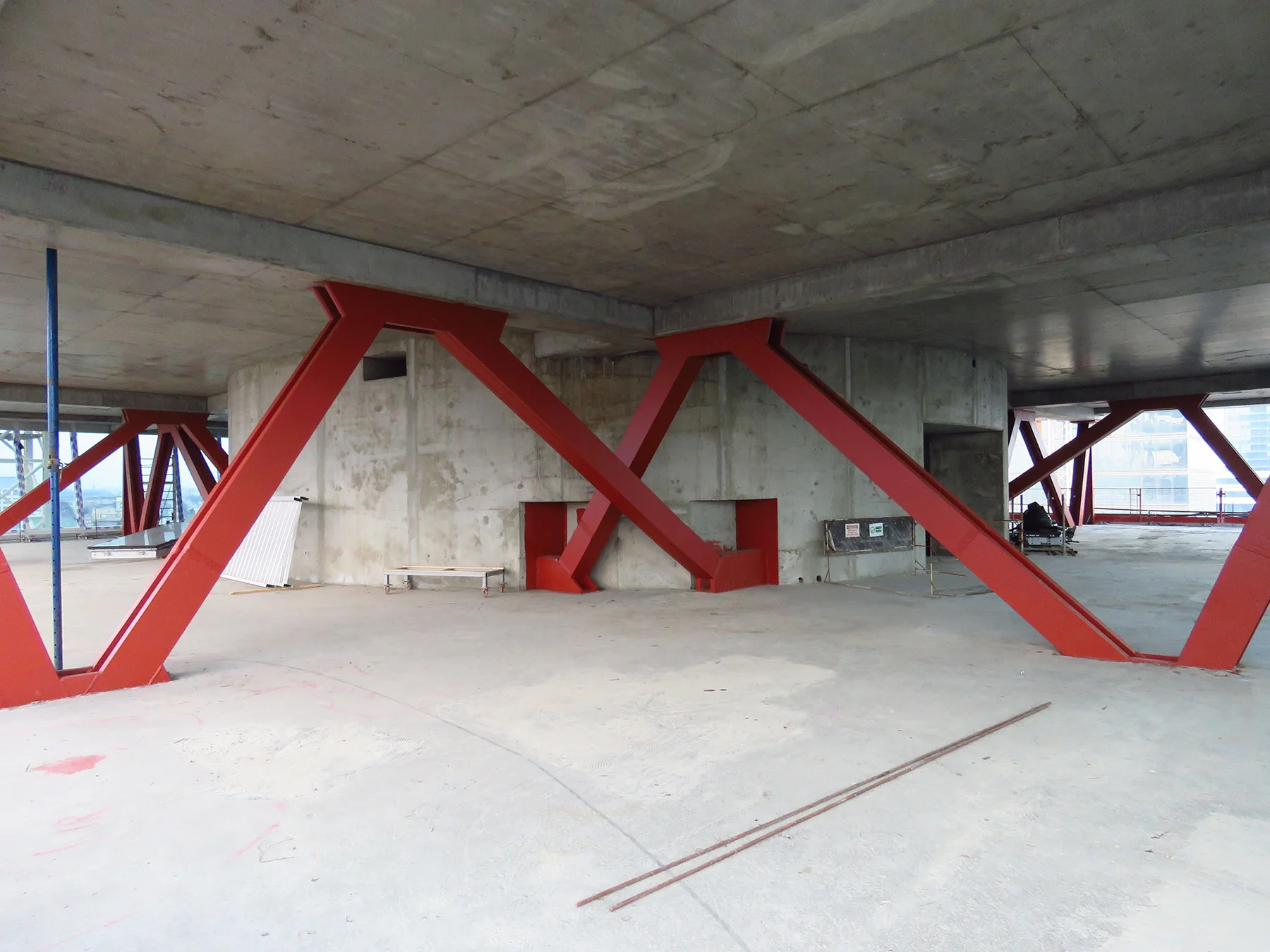

برج وزارت مالیات باکو ( Baku Taxation Tower) دقیقاً پاسخی عملی به این سؤال است. در این پروژه، فرم پیچیده و حجم‌های معلق ساختمان باعث می‌شد استفاده از یک سیستم سازه‌ای واحد، راه‌حل مناسبی نباشد. مهندسان به‌جای انتخاب صرفاً فولاد یا بتن، از ترکیب هدفمند هر دو استفاده کردند؛ هسته و بخش‌هایی از ساختمان با بتن مسلح و برای انتقال برخی بارهای سنگین و ایجاد دهانه‌های موردنیاز از خرپاهای فولادی استفاده شد.
این دقیقاً مفهوم سازه هایبریدی است: ترکیب دو یا چند سیستم یا مصالح سازه‌ای متفاوت، به‌گونه‌ای که هرکدام در بخشی که عملکرد بهتری دارند به کار گرفته شوند. در واقع، سازه هایبریدی به‌جای تحمیل یک سیستم واحد به کل ساختمان، اجازه می‌دهد سیستم سازه‌ای متناسب با نیاز هر بخش انتخاب شود.
وقتی انتخاب بین سازه فولادی و بتنی، پاسخ کاملی به مسئله نیست. در بسیاری از پروژه‌های ساختمانی، یکی از اولین تصمیم‌های مهندسی این است که ساختمان با سازه فولادی ساخته شود یا سازه بتنی. این انتخاب معمولاً بر اساس عواملی مانند هزینه، سرعت اجرا، دهانه‌ها، ارتفاع ساختمان، شرایط لرزه‌ای و امکانات اجرایی انجام می‌شود. اما در بعضی پروژه‌ها، مسئله پیچیده‌تر از انتخاب میان دو گزینه است.
ممکن است یک ساختمان به هسته‌ای بسیار سخت برای مقاومت در برابر نیروهای جانبی نیاز داشته باشد، اما در بخش دیگری از خود به دهانه‌های بزرگ و سازه‌ای سبک‌تر احتیاج داشته باشد. ممکن است سرعت نصب فولاد اهمیت زیادی داشته باشد، اما در عین حال، جرم و سختی بتن برای بخشی از سازه مزیت ایجاد کند. در چنین شرایطی، استفاده از یک سیستم سازه‌ای واحد ممکن است بهترین راه‌حل نباشد. اینجاست که مفهوم سازه هایبریدی اهمیت پیدا می‌کند.
سازه هایبریدی تلاش می‌کند ویژگی‌های مثبت مصالح و سیستم‌های مختلف را در کنار یکدیگر قرار دهد. به‌جای اینکه تمام ساختمان با یک منطق سازه‌ای مشابه طراحی شود، مهندس بررسی می‌کند که هر بخش از ساختمان چه نیاز واقعی دارد و سپس مناسب‌ترین سیستم را برای همان بخش انتخاب می‌کند.
بنابراین، سازه هایبریدی را نباید صرفاً یک روش جدید یا مد روز در ساختمان‌سازی دانست. در واقع، این رویکرد پاسخی به یک مسئله مهندسی است:
وقتی یک سیستم سازه‌ای به‌تنهایی نمی‌تواند بهترین تعادل را میان وزن، مقاومت، سختی، سرعت اجرا و هزینه ایجاد کند، آیا ترکیب چند سیستم می‌تواند راه‌حل بهتری باشد؟
سازه هایبریدی چیست؟
به‌طور کلی، سازه هایبریدی به سازه‌ای گفته می‌شود که در آن دو یا چند مصالح، عضو یا سیستم سازه‌ای با ویژگی‌های متفاوت به‌صورت هدفمند با یکدیگر ترکیب شده‌اند. این ترکیب می‌تواند شامل موارد مختلفی باشد؛ مانند:
- فولاد و بتن
- فولاد و چوب مهندسی‌شده
- بتن و چوب
- فولادهای با مقاومت متفاوت
- قاب فولادی همراه با هسته بتنی
- سیستم‌های مختلف مقاوم در برابر بار جانبی
- ترکیب سازه موجود بتنی با طبقات جدید فولادی
نکته مهم این است که هر سازه‌ای که در آن چند مصالح دیده می‌شود، الزاماً یک سازه هایبریدی به معنای مهندسی نیست. در سازه هایبریدی، ترکیب مصالح و سیستم‌ها باید هدفمند باشد. برای مثال، ممکن است بتن به دلیل مقاومت فشاری و سختی مناسب در هسته ساختمان استفاده شود، در حالی که فولاد به دلیل نسبت مقاومت به وزن بالا و امکان ایجاد دهانه‌های بزرگ در قسمت‌های دیگر به کار رود. مطالعات جدید نیز سازه‌های هایبریدی را سیستم‌هایی می‌دانند که از ترکیب مصالح مختلف یا حتی مصالح مشابه با ویژگی‌های متفاوت برای بهینه‌سازی مقاومت، تغییرشکل، شکل‌پذیری، هزینه و دوام استفاده می‌کنند.
منطق استفاده از سازه هایبریدی کجاست ؟ منطق سازه هایبریدی بسیار ساده است: از هر مصالح در جایی استفاده کن که بیشترین مزیت را ایجاد می‌کند.
برای مثال:
| بخش ساختمان | سیستم احتمالی |
|---|---|
| هسته مرکزی | بتن مسلح |
| دهانه‌های بزرگ | فولاد |
| طبقات انتقالی | خرپا یا تیرهای فولادی |
| ستون‌های با بار زیاد | ستون مرکب |
| کف ساختمان | سیستم مرکب فولاد و بتن |
| توسعه طبقات جدید روی ساختمان موجود | فولاد سبک‌تر |
البته این جدول یک نسخه ثابت برای تمام ساختمان‌ها نیست سیستم سازه‌ای باید برای هر پروژه به‌صورت مستقل تحلیل شود.
انواع سازه هایبریدی در ساختمان سازی
۱. سازه هایبریدی فولاد و بتن
این رایج‌ترین شکل سازه هایبریدی در ساختمان‌های مدرن است. در این روش، فولاد و بتن در بخش‌های مختلف ساختمان یا در یک سیستم مشترک استفاده می‌شوند. نمونه‌های رایج عبارت‌اند از:
- هسته بتنی و قاب فولادی
- ستون‌های مرکب
- تیرهای فولادی با دال بتنی
- خرپاهای فولادی همراه با کف بتنی
- سیستم انتقال بار ترکیبی
این سیستم می‌تواند در ساختمان‌های اداری، برج‌ها، مراکز تجاری و پروژه‌هایی با دهانه‌های بزرگ کاربرد داشته باشد.
۲. سازه هایبریدی هسته بتنی و قاب فولادی
در این سیستم، هسته مرکزی ساختمان معمولاً وظیفه مقاومت در برابر بخش مهمی از نیروهای جانبی را بر عهده دارد. هسته ممکن است شامل:
- آسانسورها
- راه‌پله‌ها
- شفت‌های تأسیساتی
باشد. استفاده از بتن در هسته می‌تواند سختی جانبی مناسبی ایجاد کند. در بخش بیرونی ساختمان، قاب فولادی می‌تواند آزادی بیشتری برای معماری و ایجاد دهانه‌های بزرگ فراهم کند. این ترکیب به‌ویژه در ساختمان‌های اداری و بلندمرتبه کاربرد زیادی دارد.
۳. سازه هایبریدی فولاد و چوب مهندسی‌شده
یکی از روندهای جدید در ساختمان‌سازی، استفاده از چوب مهندسی‌شده در کنار فولاد است. چوب‌هایی مانند CLT یا چوب‌های مهندسی‌شده می‌توانند همراه با قاب فولادی استفاده شوند. پژوهش‌ها نشان داده‌اند که ترکیب فولاد و چوب می‌تواند در بعضی شرایط به کاهش کربن نهفته سازه کمک کند. یک مطالعه در مورد سازه‌های فولاد و چوب گزارش کرده است که برخی پیکربندی‌های هایبریدی می‌توانند نسبت به سازه‌های فولاد و بتن، کاهش قابل‌توجهی در انتشار کربن مرتبط با تولید مصالح داشته باشند.
البته انتخاب چنین سیستمی به شرایط محلی، قوانین ساختمانی، مقاومت در برابر آتش و امکانات اجرایی بستگی دارد.
۴. سازه هایبریدی در ساختمان‌های مدولار
ساخت‌وساز مدولار نیازهای متفاوتی نسبت به ساختمان‌سازی سنتی دارد. اجزای ساختمان ممکن است در کارخانه ساخته شده و سپس در محل پروژه مونتاژ شوند. در این نوع ساختمان‌ها، ترکیب فولاد و بتن می‌تواند مزایای هر دو سیستم را در کنار سرعت بالای ساخت خارج از محل پروژه قرار دهد. پژوهش‌های مربوط به ساختمان‌های مدولار بلند نیز استفاده از سیستم‌های مرکب و ترکیبی را به‌عنوان یکی از مسیرهای توسعه این روش ساختمانی بررسی کرده‌اند.
۵. سازه هایبریدی برای اضافه‌طبقه
یکی از کاربردهای مهم سازه هایبریدی، توسعه ساختمان‌های موجود است. فرض کنید یک ساختمان بتنی موجود قرار است چند طبقه جدید دریافت کند. اضافه کردن طبقات بتنی سنگین ممکن است بار قابل‌توجهی به سازه و فونداسیون وارد کند. در چنین شرایطی، استفاده از یک سازه فولادی سبک‌تر در طبقات جدید می‌تواند یک گزینه قابل بررسی باشد. در این حالت، بخش پایین ساختمان ممکن است بتنی باشد و بخش اضافه‌شده فولادی طراحی شود.
اما مهم‌ترین مسئله در چنین پروژه‌ای، اتصال و انتقال نیرو میان سازه موجود و سازه جدید است. تحقیقات جدید نیز اتصال میان بخش‌های بتنی و فولادی در ساختمان‌های ترکیبی و توسعه ساختمان‌های موجود را یکی از نقاط حساس طراحی معرفی می‌کنند.
چرا سازه هایبریدی ایجاد شد؟
برای درک بهتر سازه هایبریدی، باید ابتدا تفاوت ویژگی‌های مصالح را درک کنیم ، هیچ مصالح ساختمانی کاملی وجود ندارد ،هر مصالح دارای نقاط قوت و محدودیت‌های خاص خود است.
بتن چه مزایایی دارد؟ بتن دارای ویژگی‌هایی مانند موارد زیر است: مقاومت فشاری مناسب ، سختی مناسب ، جرم بالا ، عملکرد مناسب در برابر آتش ، قابلیت شکل‌دهی متنوع ، در دسترس بودن گسترده اما وزن بالای بتن می‌تواند در بعضی پروژه‌ها یک محدودیت باشد.
فولاد چه مزایایی دارد؟ فولاد دارای مزایایی مانند: مقاومت بالا نسبت به وزن ، امکان ایجاد دهانه‌های بزرگ ، سرعت بالای نصب ، قابلیت ساخت صنعتی و کارخانه‌ای ، شکل‌پذیری مناسب است. اما هزینه، نیاز به حفاظت در برابر حریق و خوردگی و جزئیات اتصالات از جمله مواردی هستند که باید بررسی شوند.
مزایای سازه هایبریدی
استفاده بهینه از مصالح
مهم‌ترین مزیت سازه هایبریدی این است که مصالح مجبور نیستند کاری را انجام دهند که برای آن بهینه نیستند.
بتن می‌تواند در جایی استفاده شود که سختی و مقاومت فشاری اهمیت دارد.
فولاد می‌تواند در جایی به کار رود که کاهش وزن یا ایجاد دهانه بزرگ اهمیت بیشتری دارد.
امکان کاهش وزن سازه
در بعضی ساختمان‌ها، کاهش وزن بخش‌هایی از سازه می‌تواند اثر مهمی بر:
- ستون‌ها
- فونداسیون
- نیروهای لرزه‌ای
- ابعاد اعضای سازه
داشته باشد. البته سبک‌تر بودن همیشه به معنی بهتر بودن نیست و باید در کنار سختی و عملکرد لرزه‌ای بررسی شود.
انعطاف‌پذیری بیشتر معماری
یکی از دلایل استفاده از سازه هایبریدی، ایجاد آزادی بیشتر برای معماری است. دهانه‌های بزرگ‌تر، فضاهای بدون ستون و فرم‌های غیرمعمول معماری ممکن است با ترکیب سیستم‌های مختلف راحت‌تر اجرا شوند. برج وزارت مالیات باکو نمونه‌ای از این موضوع است؛ جایی که فرم معماری خاص ساختمان به یک سیستم انتقال بار غیرمعمول نیاز داشت.
امکان بهینه‌سازی زمان اجرا
اجزای فولادی می‌توانند در کارخانه ساخته شوند و در محل نصب گردند. در مقابل، بتن برای بخش‌هایی از ساختمان که به سختی و جرم نیاز دارند استفاده می‌شود. اگر توالی اجرا به‌درستی طراحی شود، ترکیب این دو روش می‌تواند در برخی پروژه‌ها به بهبود برنامه ساخت کمک کند.
امکان بهبود عملکرد اقتصادی
سازه هایبریدی لزوماً ارزان‌تر نیست.اما ممکن است هزینه کل پروژه را بهینه‌تر کند.برای مثال، یک سیستم تمام‌بتنی ممکن است ارزان‌تر به نظر برسد، اما وزن بیشتر آن باعث افزایش هزینه اجرای سایر بخش‌ها شود.یک سیستم تمام‌فولادی نیز ممکن است سریع‌تر باشد، اما هزینه مصالح آن بیشتر شود.راه‌حل هایبریدی می‌تواند نقطه تعادل بین این عوامل باشد.
معایب و چالش‌های سازه هایبریدی
طراحی پیچیده‌تر
یکی از مهم‌ترین چالش‌ها، پیچیدگی تحلیل و طراحی است.
در سازه‌های مختلف، مصالح دارای ویژگی‌های متفاوتی هستند.
برای مثال:
- ضریب انبساط حرارتی
- سختی
- تغییرشکل
- رفتار بلندمدت
- جمع‌شدگی بتن
- خزش
ممکن است بر عملکرد کلی سازه تأثیر بگذارند.
اهمیت بالای اتصالات
در بسیاری از سازه‌های هایبریدی، مهم‌ترین بخش پروژه خود مصالح نیست؛ بلکه محل اتصال مصالح مختلف است.
یک اتصال فولاد به بتن باید بتواند نیروها را به‌درستی منتقل کند.
جزئیات این اتصال می‌تواند بر:
- مقاومت
- شکل‌پذیری
- دوام
- رفتار لرزه‌ای
تأثیر بگذارد.
مطالعات مربوط به سازه‌های هایبریدی نیز سازگاری میان مصالح و طراحی اتصالات را از چالش‌های اصلی این سیستم‌ها معرفی می‌کنند.
نیاز به هماهنگی بیشتر میان تیم‌ها
در یک ساختمان تمام‌بتنی یا تمام‌فولادی، تیم اجرایی معمولاً با یک روش اصلی ساخت سروکار دارد.
اما در سازه هایبریدی ممکن است نیاز به هماهنگی میان:
- طراح سازه
- پیمانکار اسکلت فلزی
- پیمانکار بتن
- معمار
- تأسیسات
بیشتر باشد.
بنابراین، مدیریت پروژه اهمیت بیشتری پیدا می‌کند.
سازه هایبریدی و مقاومت در برابر زلزله
یکی از مهم‌ترین موضوعات در بررسی سازه هایبریدی، عملکرد آن در برابر زلزله است.
ترکیب فولاد و بتن می‌تواند از نظر تئوری امکان استفاده از:
- سختی بتن
- شکل‌پذیری فولاد
را فراهم کند.
اما این موضوع به‌تنهایی تضمین‌کننده عملکرد مناسب لرزه‌ای نیست.
رفتار واقعی سازه به عواملی مانند موارد زیر بستگی دارد:
- محل استفاده از هر سیستم
- نحوه انتقال نیرو
- جزئیات اتصال
- شکل‌پذیری اعضا
- نامنظمی ساختمان
- توزیع جرم و سختی
در برج وزارت مالیات باکو، شرایط باد و زلزله از عوامل مهم طراحی بودند و برای بررسی عملکرد ساختمان از روش طراحی مبتنی بر عملکرد و تحلیل‌های پیشرفته استفاده شد.
بنابراین، استفاده از سازه هایبریدی در مناطق لرزه‌خیز باید بر اساس تحلیل مهندسی دقیق انجام شود و نباید صرفاً با الگوبرداری از یک پروژه دیگر انتخاب شود.
تفاوت سازه هایبریدی و سازه مرکب
این دو اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، اما کاملاً یکسان نیستند.
در سازه مرکب، معمولاً دو مصالح در یک عضو برای تحمل بار با یکدیگر همکاری می‌کنند. برای مثال: تیر فولادی + دال بتنی. در این حالت، هر دو مصالح در عملکرد عضو نقش دارند.
سازه هایبریدی چیست؟
سازه هایبریدی مفهوم گسترده‌تری دارد. ممکن است مصالح مختلف در بخش‌های متفاوت ساختمان استفاده شوند. برای مثال: هسته بتنی ، خرپاهای فولادی ، قاب فولادی. در این حالت، کل ساختمان یک سیستم ترکیبی یا هایبریدی محسوب می‌شود، حتی اگر همه اجزا به شکل یک عضو مرکب واحد عمل نکنند.
مطالعات جدید نیز میان مفهوم سیستم‌های مرکب و سیستم‌های هایبریدی تفاوت قائل می‌شوند و سازه‌های هایبریدی را ترکیبی گسترده‌تر از مصالح یا اجزای متفاوت برای دستیابی به عملکرد هدفمند می‌دانند.
آیا سازه هایبریدی برای ساختمان‌های معمولی مسکونی مناسب است؟
پاسخ کوتاه این است: همیشه نه.
برای یک ساختمان مسکونی معمولی با ارتفاع کم یا متوسط، یک سیستم سازه‌ای استاندارد و ساده ممکن است اقتصادی‌تر و اجرایی‌تر باشد. استفاده از سازه هایبریدی زمانی توجیه بیشتری پیدا می‌کند که یک مسئله مشخص وجود داشته باشد. برای مثال:
- دهانه بزرگ
- معماری خاص
- محدودیت وزن
- اضافه‌طبقه
- نیاز به سرعت اجرا
- ارتفاع زیاد
- شرایط خاص زمین
اگر هیچ‌کدام از این مسائل وجود نداشته باشد، پیچیده کردن غیرضروری سیستم سازه ممکن است هزینه و ریسک اجرایی پروژه را افزایش دهد.
چه زمانی باید استفاده از سازه هایبریدی را بررسی کرد؟
می‌توان گفت سازه هایبریدی زمانی ارزش بررسی جدی دارد که پروژه حداقل با یکی از این چالش‌ها مواجه باشد.
ساختمان دارای دهانه‌های بزرگ است
مراکز تجاری، سالن‌ها، ساختمان‌های اداری و فضاهای عمومی ممکن است نیاز به حذف ستون‌های داخلی داشته باشند.
فولاد می‌تواند در این شرایط مزیت ایجاد کند، در حالی که سایر قسمت‌های ساختمان ممکن است بتنی باشند.
ساختمان بلند است
با افزایش ارتفاع ساختمان، کنترل تغییرمکان جانبی اهمیت بیشتری پیدا می‌کند.
ممکن است ترکیب سیستم‌های مختلف راه‌حل اقتصادی‌تر یا عملکردی‌تری نسبت به استفاده از یک سیستم واحد ایجاد کند.
معماری ساختمان پیچیده است
ساختمان‌های دارای:
- طبقات معلق
- حجم‌های چرخیده
- کنسول‌های بزرگ
- تغییر ناگهانی در پلان
ممکن است به سیستم‌های انتقال بار خاص نیاز داشته باشند.
ساختمان موجود قرار است توسعه پیدا کند
اضافه کردن طبقات جدید با سازه فولادی به یک ساختمان بتنی یکی از کاربردهای قابل بررسی سیستم‌های ترکیبی است.
فرآیند انتخاب سازه هایبریدی برای یک پروژه چیست ؟
انتخاب سازه هایبریدی نباید از روی یک تصویر معماری یا صرفاً بر اساس مد روز انجام شود.
بهتر است فرآیند تصمیم‌گیری شامل مراحل زیر باشد.
مرحله اول: تعریف مسئله
ابتدا باید مشخص شود چرا سیستم معمولی پاسخ مناسبی نیست.
مثلاً: وزن زیاد است؟
- دهانه کافی نیست؟
- زمان ساخت طولانی است؟
- معماری محدود می‌شود؟
مرحله دوم: طراحی چند گزینه
بهتر است چند گزینه بررسی شود.
برای مثال:
- سازه تمام‌بتنی
- سازه تمام‌فولادی
- سازه هایبریدی
سپس هر گزینه بر اساس معیارهای مشخص مقایسه شود.
مرحله سوم: مقایسه کل هزینه پروژه
نباید فقط قیمت اسکلت مقایسه شود.
هزینه باید شامل مواردی مانند:
- مصالح
- اجرا
- شمع‌بندی
- زمان
- نیروی انسانی
- تجهیزات
- فونداسیون
باشد.
مرحله چهارم: بررسی قابلیت اجرا
ممکن است یک سیستم روی کاغذ بسیار مناسب باشد، اما امکانات اجرای آن در محل پروژه وجود نداشته باشد.
بنابراین، قابلیت اجرایی باید هم‌زمان با طراحی بررسی شود.
تاثیر سازه هایبریدی در آینده ساختمان‌سازی ؟
آینده سازه هایبریدی فقط به ترکیب فولاد و بتن محدود نمی‌شود.
روندهای جدید شامل ترکیب:
- فولاد و چوب مهندسی‌شده
- بتن‌های جدید
- مصالح سبک
- قطعات پیش‌ساخته
- ساخت مدولار
است.
یکی از دلایل توسعه این سیستم‌ها، تلاش برای بهینه‌سازی هم‌زمان عملکرد سازه، سرعت ساخت و اثرات زیست‌محیطی ساختمان است. تحقیقات مرتبط با سیستم‌های فولاد و چوب نیز نشان می‌دهند که ترکیب مصالح می‌تواند در برخی شرایط به کاهش اثرات کربنی سازه کمک کند.
اما نکته مهم این است که آینده ساختمان‌سازی احتمالاً به سمت استفاده هوشمندانه‌تر از مصالح حرکت می‌کند، نه صرفاً استفاده بیشتر از یک مصالح جدید.
سازه هایبریدی یک انتخاب استراتژیک است، نه صرفاً ترکیب چند مصالح
مهم‌ترین نکته درباره سازه هایبریدی این است که هدف آن استفاده هم‌زمان از فولاد، بتن یا مصالح دیگر نیست. هدف اصلی، حل بهتر یک مسئله ساختمانی است. برج وزارت مالیات باکو نمونه روشنی از این موضوع است. گزینه تمام‌فولادی وزن کمتری داشت اما هزینه بیشتری ایجاد می‌کرد. گزینه تمام‌بتنی ارزان‌تر بود اما وزن و پیچیدگی اجرایی بیشتری داشت. راه‌حل نهایی، ترکیب هدفمند سیستم‌های مختلف بود.
بنابراین، قبل از انتخاب سازه هایبریدی باید این سؤال پرسیده شود: این ترکیب دقیقاً چه مسئله‌ای را بهتر از یک سیستم سازه‌ای ساده حل می‌کند؟ اگر پاسخ این سؤال مشخص باشد، سازه هایبریدی می‌تواند یک راه‌حل قدرتمند باشد. اما اگر صرفاً به دلیل جدید یا متفاوت بودن انتخاب شود، ممکن است پیچیدگی غیرضروری به پروژه اضافه کند.
انتخاب سیستم سازه مناسب، مستقیماً بر هزینه، سرعت اجرا، انعطاف‌پذیری معماری و کیفیت نهایی پروژه تأثیر می‌گذارد. در پروژه‌های ساختمانی، بررسی امکان استفاده از سیستم‌های ترکیبی و هایبریدی باید از مرحله طراحی اولیه انجام شود تا تصمیم سازه‌ای با معماری و روش اجرا هماهنگ باشد. این نگاه یکپارچه به طراحی و اجرای ساختمان، با رویکرد حرفه‌ای شرکت ساختمانی یگسا در بررسی راهکارهای مناسب برای هر پروژه هم‌راستا است.
