تصور کنید قرار است در یک زمین محدود، یک ساختمان چندطبقه احداث کنید؛ ساختمانی که باید سریع ساخته شود، ستون‌های داخلی آن تا حد امکان کمتر باشد و در عین حال با شرایط خاص سایت نیز سازگار شود. اینجاست که یک سؤال مهم برای تیم طراحی ایجاد می‌شود:آیا باید بین فولاد و بتن یکی را انتخاب کرد، یا می‌توان از مزایای هر دو به‌صورت همزمان استفاده کرد؟ پاسخ این سؤال، ما را به مفهوم سازه مرکب (Composite Structure) می‌رساند.
یکی از نمونه‌های واقعی و قابل‌توجه، پروژه Tamesis One در Egham انگلستان است.این ساختمان اداری پنج‌طبقه در نزدیکی رودخانه Thames ساخته شده و سایت پروژه با مسئله تاریخی سیلاب مواجه بود. علاوه بر آن، محدودیت زمین و نیاز به ایجاد فضاهای باز و دهانههای بزرگ، روی انتخاب سیستم سازهای تأثیر داشت.در ابتدا گزینه‌های بتنی و فولادی بررسی شدند، اما تیم پروژه در نهایت سیستم فولادی را انتخاب کرد؛ زیرا سرعت اجرای بالاتر، امکان استفاده از فونداسیون‌های کم‌عمق‌تر و ایجاد ستون‌های باریک‌تر را فراهم می‌کرد. در طبقه فوقانی نیز دهانههای ۱۵ متری بدون ستون داخلی ایجاد شد.
نکته مهم این است که ساختمان Tamesis One یک قاب فولادی مرکب با دال‌های بتنی درجا روی عرشه فلزی پروفیل‌شده دارد. طبق اطلاعات SteelConstruction.info، حدود ۸۰۰ تن فولاد سازهای برای ساختمان اداری استفاده و عملیات نصب فولاد در یک برنامه ۱۱ هفته‌ای انجام شد.ین پروژه یک نکته مهم را نشان میدهد:
انتخاب سیستم سازهای فقط به مقاومت مصالح مربوط نیست؛ زمان اجرا، معماری، شرایط زمین، دهانهها و محدودیت‌های پروژه نیز اهمیت دارند.

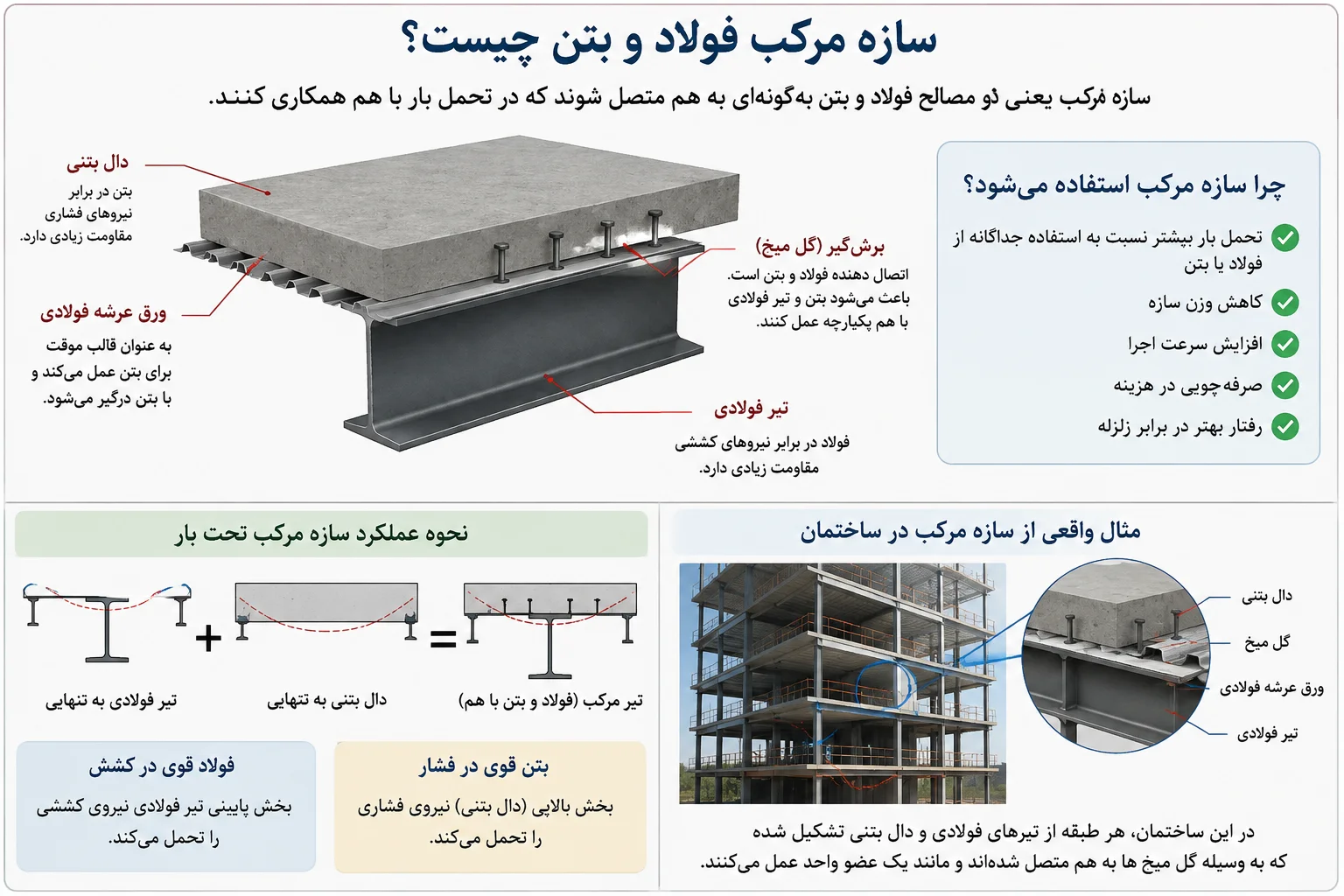

سازه مرکب چیست؟
سازه مرکب (Composite Structure) به سیستمی سازهای گفته می‌شود که در آن دو یا چند ماده مختلف به شکلی مهندسی‌شده با یکدیگر ترکیب می‌شوند تا در تحمل بار و عملکرد سازهای مشارکت کنند. در ساختمان‌ها، یکی از شناخته‌شده‌ترین انواع آن، سازه مرکب فولاد و بتن است. در این سیستم، فولاد و بتن میتوانند بر اساس ویژگی‌های مکانیکی خود نقش‌های متفاوتی داشته باشند. فولاد معمولاً برای تأمین مقاومت و شکل‌پذیری مناسب و اجرای اعضای سازهای مورد استفاده قرار می‌گیرد و بتن میتواند در تأمین مقاومت فشاری، سختی و سایر الزامات سیستم نقش داشته باشد. اما نکته بسیار مهم این است:صرف استفاده همزمان از فولاد و بتن به معنی مرکب بودن سازه نیست. اگر دو مصالح در کنار یکدیگر قرار بگیرند اما اتصال و انتقال نیروی لازم میان آنها وجود نداشته باشد، لزوماً رفتار مرکب ایجاد نمی‌شود. مفهوم اصلی سازه مرکب، Composite Action یا عملکرد مرکب است.
به زبان ساده سازه مرکب یعنی دو مصالح مختلف، مثل فولاد و بتن، طوری به هم متصل شوند که با هم یک عضو سازهای را تشکیل دهند و در تحمل بار همکاری کنند. مثلاً یک تیر فولادی را تصور کن که روی آن دال بتنی قرار گرفته است.اگر این دو فقط کنار هم باشند سازه مرکب نیست.اما اگر با برش‌گیر به هم متصل شوند و تیر فولادی و بتن دال در تحمل بار با هم کار کنند تیر مرکب داریم.
ساختمانی که یک قسمت آن بتنی و قسمت دیگر فولادی باشد، لزوماً سازه مرکب نیست؛ این حالت معمولاً «سازه ترکیبی (Hybrid)» نامیده می‌شود.
سازه مرکب چه مشکلی را حل می‌کند؟
برای پاسخ به این سؤال باید به یک ویژگی مهم سازه مرکب توجه کنیم: فولاد و بتن میتوانند ویژگی‌های مکمل یکدیگر را در یک سیستم واحد به کار بگیرند. برای مثال، در یک تیر مرکب فولاد و بتن، تیر فولادی و دال بتنی میتوانند به‌گونه‌ای به هم متصل شوند که در برابر خمش به‌صورت یک سیستم مشترک رفتار کنند. در چنین شرایطی، دیگر با یک تیر فولادی و یک دال بتنی کاملاً مستقل روبهرو نیستیم. بلکه با سیستمی مواجهیم که بین اجزای آن انتقال نیرو صورت می‌گیرد. همین موضوع اساس رفتار مرکب را تشکیل میدهد.
انواع سازه مرکب چیست؟
سازه‌های مرکب فولاد و بتن را می‌توان بر اساس عضو سازهای به چند گروه اصلی تقسیم کرد.
۱. تیر مرکب : تیر مرکب معمولاً از یک تیر فولادی به همراه دال بتنی تشکیل می‌شود که با اتصال مناسب به یکدیگر متصل شده‌اند.در این سیستم، تیر فولادی و دال بتنی میتوانند در تحمل خمش مشارکت کنند.
۲. ستون مرکب : در ستون مرکب، فولاد و بتن در یک عضو قائم با یکدیگر همکاری می‌کنند.یکی از نمونه‌های مهم آن Concrete-Filled Steel Tube یا CFT است. در این سیستم، یک مقطع فولادی توخالی با بتن پر می‌شود و دو ماده در یک عضو سازهای واحد قرار می‌گیرند.
۳. دال مرکب :دال مرکب یکی از کاربردهای شناخته‌شده سیستمهای مرکب در ساختمانهای چندطبقه است.در یک سیستم متداول، عرشه فولادی پروفیل‌شده نقش مهمی در مرحله اجرا و سیستم کف دارد و بتن روی آن ریخته می‌شود.پس از سخت شدن بتن و ایجاد عملکرد مرکب، سیستم کف میتواند بهعنوان یک عضو مرکب عمل کند.
۴. قاب مرکب : در ساختمانهای بزرگ‌تر، ممکن است ترکیبی از تیرهای مرکب، ستون‌های مرکب، دال‌های مرکب و سایر سیستمهای فولادی و بتنی در کنار یکدیگر قرار بگیرند.در چنین شرایطی، دیگر درباره یک عضو منفرد صحبت نمی‌کنیم؛ بلکه با یک سیستم سازهای مرکب مواجه هستیم.
مزایای سازه مرکب چیست؟
مهمترین مزایای بالقوه سازه مرکب عبارت‌اند از:
- استفاده از ویژگی‌های مکمل فولاد و بتن : یکی از اصلی‌ترین دلایل استفاده از سیستم مرکب، بهره‌گیری همزمان از ویژگی‌های مکانیکی متفاوت این دو ماده است.
- امکان ایجاد دهانههای بزرگ : در برخی سیستم‌ها، استفاده از فولاد و عملکرد مرکب میتواند امکان ایجاد دهانههای بزرگ‌تر و کاهش برخی ستون‌های داخلی را فراهم کند.
- سرعت اجرای مناسب : استفاده از اعضای فولادی پیش‌ساخته و عرشه‌های فولادی میتواند به کاهش زمان برخی مراحل ساخت کمک کند.
- انعطافپذیری معماری : در پروژههایی که فضای باز و تعداد کمتر ستون اهمیت دارد، سیستم مرکب میتواند یکی از گزینه‌های قابل بررسی باشد.
- کاهش وزن در برخی پروژه‌ها : بسته به سیستم طراحی‌شده، استفاده از فولاد میتواند به کاهش وزن برخی اعضا در مقایسه با گزینه‌های تمام‌بتنی منجر شود.
معایب سازه مرکب چیست؟
در کنار مزایا، سازه مرکب چالش‌هایی نیز دارد.
- پیچیدگی بیشتر اتصالات : ایجاد عملکرد مشترک بین فولاد و بتن نیازمند طراحی دقیق اتصال است.
- حساسیت به اجرای صحیح : حتی اگر طراحی مهندسی کاملاً مناسب باشد، اجرای نامناسب برشگیرها، اتصالات یا بتن میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
- نیاز به هماهنگی بیشتر : اجرای سازه مرکب معمولاً نیازمند هماهنگی دقیق بین تیم طراحی، سازنده فولاد، تیم نصب و عملیات بتنریزی است.
- مسائل مربوط به حریق : عملکرد فولاد در دماهای بالا باید در طراحی حریق بررسی شود و حفاظت موردنیاز براساس الزامات پروژه تعیین شود.
- هزینه اولیه لزوماً کمتر نیست : سازه مرکب را نباید صرفاً با قیمت فولاد و بتن مقایسه کرد ، هزینه واقعی شامل طراحی، ساخت، حمل، نصب، اتصالات، تجهیزات، نیروی متخصص، زمان اجرا و سایر عملیات مرتبط است.
سازه مرکب چگونه کار می‌کند؟
برای فهم ساده عملکرد سازه مرکب، یک تیر فولادی را تصور کنید که یک دال بتنی روی آن قرار گرفته است. اگر این دو عضو کاملاً مستقل باشند، هرکدام رفتار سازهای مخصوص خود را خواهند داشت. اما اگر بین آنها اتصال مناسب ایجاد شود، نیروها میتوانند بین دو جزء منتقل شوند. در نتیجه، تیر فولادی و دال بتنی میتوانند در تحمل بار به‌صورت مشترک عمل کنند. این همان چیزی است که مهندسان از آن با عنوان: Composite Action یاد می‌کنند.
در نهایت؛ سازه مرکب برای چه پروژه‌ای مناسب است؟
اگر بخواهیم تمام مقاله را در یک نتیجه عملی خلاصه کنیم، باید گفت:
سازه مرکب زمانی ارزشمند است که همکاری فولاد و بتن بتواند یک مسئله واقعی پروژه را بهتر از گزینه‌های جایگزین حل کند.
این مسئله ممکن است:
- ایجاد دهانه بزرگ باشد؛
- کاهش ستون‌های داخلی باشد؛
- سرعت اجرای بالاتر باشد؛
- ایجاد فضای معماری انعطاف‌پذیر باشد؛
- کنترل وزن برخی اجزای سازه باشد؛
- یا دستیابی به یک سیستم سازهای مناسب برای ساختمان بلندمرتبه باشد.
بنابراین سؤال درست این نیست که:
«آیا سازه مرکب بهترین نوع سازه است؟»
بلکه سؤال حرفه‌ای این است:
«با توجه به معماری، شرایط زمین، ارتفاع، کاربری، هزینه، زمان و امکانات اجرایی پروژه، آیا سیستم مرکب بهترین پاسخ مهندسی است؟»
و پاسخ این سؤال باید توسط تیم طراحی و مهندسی و بر اساس محاسبات واقعی پروژه مشخص شود.
آیا سازه مرکب برای پروژههای ساختمانی ایران مناسب است؟
اصل انتخاب سیستم مرکب را نمیتوان بدون بررسی شرایط پروژه رد یا تأیید کرد.
برای یک پروژه در ایران باید عواملی مانند:
- ضوابط مقررات ملی ساختمان
- شرایط لرزهای منطقه
- ارتفاع ساختمان
- دهانهها
- نوع کاربری
- شرایط زمین
- دسترسی به فولاد و بتن مناسب
- تجهیزات نصب
- نیروی متخصص
- هزینه مصالح
- برنامه زمانی پروژه
در کنار یکدیگر بررسی شوند.
بنابراین تصمیم درباره سیستم سازهای باید در مرحله طراحی و بر اساس محاسبات مهندسی انجام شود.
استاندارد سازه مرکب چیست؟
یکی از مهمترین استانداردهای بینالمللی در این زمینه Eurocode 4 – EN 1994 است.
این استاندارد به طراحی سازهها و اعضای مرکب فولاد و بتن اختصاص دارد و موضوعاتی مانند طراحی در شرایط مختلف بهرهبرداری و مقاومت در برابر آتش را پوشش میدهد.
البته در پروژههای واقعی باید استانداردها و مقررات ملی و محلی مربوط به محل اجرای پروژه نیز بررسی شوند.
آیا سازه مرکب ارزانتر است؟
لزومی ندارد.
هزینه سازه فقط قیمت مصالح نیست.
برای تصمیم اقتصادی باید حداقل این عوامل بررسی شوند:
- مقدار فولاد
- مقدار بتن
- هزینه اتصالات
- هزینه ساخت قطعات فولادی
- هزینه حمل
- هزینه نصب
- هزینه قالببندی
- تجهیزات اجرایی
- نیروی متخصص
- مدت اجرای پروژه
- هزینههای غیرمستقیم ناشی از زمان
بنابراین ممکن است یک سیستم مرکب از نظر هزینه اولیه مصالح گرانتر باشد، اما با کاهش زمان اجرا یا تغییر در سایر هزینهها، در مجموع توجیه اقتصادی پیدا کند.
سازه مرکب بهتر است یا سازه بتنی ؟
باز هم پاسخ وابسته به پروژه است.
سازه فولادی میتواند سرعت اجرای بالایی داشته باشد؛ اما در سیستم مرکب، هدف این است که از همکاری فولاد و بتن نیز استفاده شود.
در نتیجه اگر دال بتنی بتواند نقش سازهای مؤثری داشته باشد، سیستم مرکب ممکن است نسبت به یک سیستم صرفاً فولادی مزایای خاصی ایجاد کند.
اما این موضوع باید در طراحی واقعی اثبات شود.
سازه مرکب بهتر است یا سازه فولادی ؟
باز هم پاسخ وابسته به پروژه است.
سازه فولادی میتواند سرعت اجرای بالایی داشته باشد؛ اما در سیستم مرکب، هدف این است که از همکاری فولاد و بتن نیز استفاده شود.
در نتیجه اگر دال بتنی بتواند نقش سازهای مؤثری داشته باشد، سیستم مرکب ممکن است نسبت به یک سیستم صرفاً فولادی مزایای خاصی ایجاد کند.
اما این موضوع باید در طراحی واقعی اثبات شود.
آیا سازه مرکب برای ساختمانهای بلندمرتبه مناسب است؟
بله، میتواند مناسب باشد؛ اما نه به این معنا که برای هر ساختمان بلندمرتبه بهترین انتخاب است.
نمونههایی مانند Shum Yip Upperhills Tower نشان میدهند که سیستمهای مرکب میتوانند در ساختمانهای بسیار بلند نیز به کار گرفته شوند. پایگاه The Skyscraper Center این پروژه را بهعنوان Concrete-Steel Composite طبقهبندی کرده است.
در چنین پروژههایی، سیستم مرکب میتواند برای دستیابی به اهدافی مانند:
- انعطافپذیری معماری
- دهانههای بزرگ
- انتقال بار
- کنترل وزن
- ایجاد فضای بدون ستون
مورد استفاده قرار گیرد.
اما طراحی ساختمان بلندمرتبه بسیار پیچیدهتر از انتخاب صرف یک نوع مصالح است و نیاز به بررسی کامل سیستم باربر جانبی، باد، زلزله، حریق، تغییرشکل و جزئیات اجرایی دارد.
مهمترین مزیت سازه مرکب چیست؟
مهمترین مزیت آن را می‌توان استفاده از ویژگی‌های مکمل مصالح مختلف در یک سیستم سازهای واحد دانست. اما اینکه این مزیت در یک پروژه مشخص به کاهش هزینه، افزایش سرعت یا بهبود عملکرد منجر شود، باید جداگانه بررسی شود.
آیا اجرای سازه مرکب دشوار است؟
اجرای آن به نیروی متخصص و هماهنگی دقیق نیاز دارد.
بهویژه در مواردی مانند:
- نصب فولاد
- اجرای اتصالات
- نصب برشگیرها
- اجرای عرشه
- بتنریزی
- کنترل ترازها
- رعایت توالی ساخت
کنترل کیفیت اهمیت زیادی دارد.
آیا سازه مرکب برای مناطق زلزلهخیز قابل استفاده است؟
بله، سیستمهای مرکب میتوانند در مناطق لرزهای نیز مورد استفاده قرار گیرند، اما طراحی باید مطابق سیستم سازهای و الزامات لرزهای مربوط انجام شود.
صرف مرکب بودن سازه به معنی عملکرد لرزهای بهتر یا بدتر نیست.
Composite Slab چیست؟
مقاومت در برابر آتش یک ویژگی خودکار سیستم مرکب نیست.
مقاومت حریق باید براساس نوع عضو، مصالح، پوشش‌های حفاظتی، مدت زمان موردنیاز و الزامات مقرراتی بررسی شود.
Eurocode 4 نیز طراحی سازه‌های مرکب در برابر آتش را پوشش میدهد.
مهمترین مزیت سازه مرکب چیست؟
Composite Slab یا دال مرکب نوعی سیستم کف است که در آن اجزای فولادی و بتنی با ایجاد عملکرد مشترک در تحمل بار مشارکت می‌کنند.
یکی از کاربردهای رایج آن استفاده از عرشه فولادی و بتن است.
CFT چیست؟
CFT مخفف Concrete-Filled Steel Tube است. در این سیستم، یک مقطع فولادی توخالی با بتن پر می‌شود. فولاد و بتن میتوانند در یک عضو مرکب فشاری با یکدیگر همکاری کنند.
آیا هر ستون فولادی داخل بتن، ستون مرکب محسوب می‌شود؟
صرف پوشاندن فولاد با بتن به‌تنهایی پاسخ کامل نیست. عضو باید براساس یک سیستم سازهای مشخص طراحی شده باشد که در آن فولاد و بتن در عملکرد سازهای عضو مشارکت داشته باشند.
آیا هر ساختمان فولادی با سقف بتنی، سازه مرکب است؟
خیر. وجود بتن در سقف ساختمان فولادی به‌تنهایی برای مرکب بودن کافی نیست. باید مشخص شود آیا بتن و فولاد در عضو موردنظر عملکرد سازهای مشترک دارند یا خیر.
سازه مرکب چه تفاوتی با سازه هیبریدی دارد؟
این دو اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر فنی دقیقاً مترادف نیستند. Composite Structure معمولاً به همکاری سازهای چند ماده در یک عضو یا سیستم اشاره دارد. در مقابل، Hybrid Structure میتواند مفهوم گسترده‌تری داشته باشد و ترکیب چند سیستم سازهای متفاوت را نیز شامل شود.
آیا سازه مرکب همیشه از سازه بتنی بهتر است؟
خیر.
هیچ سیستم سازهای را نمیتوان برای همه پروژه‌ها بهترین دانست.
انتخاب سیستم مناسب باید براساس ویژگی‌های همان پروژه انجام شود.
آیا سازه مرکب همیشه از سازه فولادی بهتر است؟
خیر.
اگر عملکرد مرکب مزیت قابل‌توجهی برای پروژه ایجاد نکند، ممکن است سیستم فولادی ساده‌تر یا سیستم دیگری مناسب‌تر باشد.
آیا سازه مرکب برای ساختمانهای مسکونی مناسب است؟
در صورت توجیه فنی و اقتصادی، میتواند مورد استفاده قرار گیرد. اما برای ساختمانهای مسکونی نیز باید معماری، ارتفاع، دهانه، سیستم باربر، هزینه و روش اجرا بررسی شود.
مهمترین اشتباه درباره سازه مرکب چیست؟
یکی از رایج‌ترین برداشت‌های اشتباه این است که:
«هرجا فولاد و بتن کنار هم باشند، سازه مرکب داریم.» در حالی که مفهوم اصلی سازه مرکب، عملکرد مشترک و انتقال نیرو میان اجزای مختلف است.
برش‌گیر در سازه فلزی چه نقشی دارد؟
برش‌گیر یکی از مهمترین اجزای بسیاری از تیرهای مرکب است.
وظیفه اصلی آن انتقال نیروهای برشی میان فولاد و بتن و کمک به جلوگیری از لغزش نسبی آنهاست.
در نتیجه، انتخاب نوع برش‌گیر، تعداد، فاصله و جزئیات اجرای آن بخشی از طراحی تخصصی سیستم محسوب می‌شود.
بنابراین نمیتوان برای تمام پروژه‌ها یک تعداد ثابت برش‌گیر پیشنهاد کرد.
این موضوع باید بر اساس محاسبات سازهای و الزامات آیین‌نامه‌ای تعیین شود.
